Алюміній проводить? Властивості, Використання & Пояснення переваг

Алюміній проводить: Розуміння основ

Чи є алюміній провідним – це питання, яке природно виникає щоразу, коли інженери обирають між матеріалами для електричних і електронних застосувань.

Коротка відповідь: так. Алюміній проводить електричний струм, хоча й не так ефективно, як мідь.

Цей простий факт має широке значення для передачі електроенергії, електронні з'єднання, і ряд структурних застосувань, де вага, вартість, а продуктивність має бути збалансованою.

Ця стаття глибоко занурюється в фізику, практичні міркування, і наслідки електропровідності алюмінію в реальному світі.

Він поєднує в собі інформацію, що базується на даних, із практичними вказівками для інженерів, спеціалісти із закупівель, і розробники продуктів можуть приймати обґрунтовані рішення.

По дорозі, ми також виділяємо Huawei Aluminium, видатний постачальник, чиї можливості та лінійки продуктів підтримують алюмінієві сплави та профілі електричного класу, що використовуються в електропроводці, шафи, екструзії, і пов'язані компоненти.

Наше дослідження починається з основ провідності, потім переходить до того, як алюміній поводиться в реальних умовах, як сплави та термічна обробка впливають на продуктивність, і як порівняти алюміній з іншими матеріалами для провідників.

На завершення ми розповімо про постачальників Huawei Aluminium і практичних рекомендаціях щодо вибору матеріалів, проектування з'єднань, та обслуговування систем.

Алюміній проводить

Основи електропровідності металів

Що таке електропровідність і чому алюміній проводить?

Електропровідність вимірює, наскільки легко електричні заряди переміщуються через матеріал.

У металах, вільні електрони в решітці швидко реагують на прикладене електричне поле, створення електричного струму. Власна провідність металу залежить від таких факторів, як:

• Щільність носіїв заряду (кількість вільних електронів)
• Розсіювання електронів, яка збільшується з температурою або домішками
• Кристалічна структура та межі зерен
• Стан поверхні та шари окислення

Алюміній має море вільних електронів, але його провідність за своєю суттю нижча, ніж у міді, через два основні фактори: рухливість електронів і густина вільних електронів в одиниці об'єму.

Кінцевим результатом є те, що алюміній достатньо добре проводить електрику для багатьох застосувань, але з більшим опором на площу поперечного перерізу, ніж мідь.

Алюміній проти міді: як вони порівнюються?

• Провідність: Чистий алюміній при 20°C має провідність приблизно 3.7 × 10^7 сименс на метр (S/M). Мідь, шляхом порівняння, є 5.8 × 10^7 См/м. На практиці, провідність алюмінію становить близько 60% міді.
• Шкала МАКС: Міжнародний стандарт відпаленої міді (IACS) використовує мідь як 100% IACS. Алюміній зазвичай падає приблизно на 60–61% IACS для звичайних комерційних чистот і сплавів, в залежності від температури і обробки.
• Опір: Питомий опір алюмінію становить приблизно 2.65 × 10^−8 Ом·м при 20°C, проти міді 1.68 × 10^−8 Ом·м. Менший питомий опір означає вищу провідність, тому мідь краще проводить при такому ж поперечному перерізі.
• Щільність і вага: Алюміній становить приблизно одну третину ваги міді, з щільністю навколо 2.70 г/см^3 порівняно з міддю 8.96 г/см^3. Ця перевага ваги є основною причиною переваги алюмінію в системах високої напруги та розподілу електроенергії, де вага має значення.

Температура, чистота, і легування: як вони формують провідність

• Температура: Провідність зменшується з підвищенням температури через збільшення розсіювання електронів. Температурний коефіцієнт для алюмінію негативний (провідність падає з підвищенням температури). This means a conductor will be less efficient at elevated ambient or operating temperatures.
• Чистота: Impurities disrupt the orderly lattice and scatter electrons, reducing conductivity. High-purity aluminum (Напр., 99.9% або вище) can approach the upper end of its conductivity range, but most practical grades include small alloying additions for strength and machinability.
• легування: Aluminum alloys used in electrical components often balance conductivity with mechanical properties, Корозійна стійкість, і технологічність. Alloys in the 1xxx family (Напр., 1350) maintain high conductivity, while 2xxx and 7xxx alloys (Напр., 2024, 7075) are much stronger but less conductive. The common trade-off is between conductivity and yield strength, Корозійна стійкість, і формуваність.
• Surface conditions: A clean, oxide-free contact surface supports lower contact resistance. Aluminum forms a natural oxide layer (Al2o3) quickly when exposed to air, який може діяти як ізолятор на мікроскопічній межі, якщо його не підготувати або не обробити належним чином. На практиці, це означає, що якість з’єднання залежить від підготовки поверхні, обшивка, або використання електропровідних покриттів для мінімізації контактного опору.

Наслідки реального світу для дизайну

Розробники повинні вирішити, чи економія ваги та економічні переваги алюмінію переважують його більший опір поперечного перерізу.

У багатьох сферах застосування, особливо у великих лініях електропередачі, шафи, алюмінієві кабелі, і деякі авіаційні чи автомобільні компоненти — алюміній забезпечує оптимальний баланс ваги, міцність, Корозійна стійкість, і технологічність.

В інших, особливо там, де обмежений простір і мінімально можливий опір важливий, мідь залишається кращим вибором.

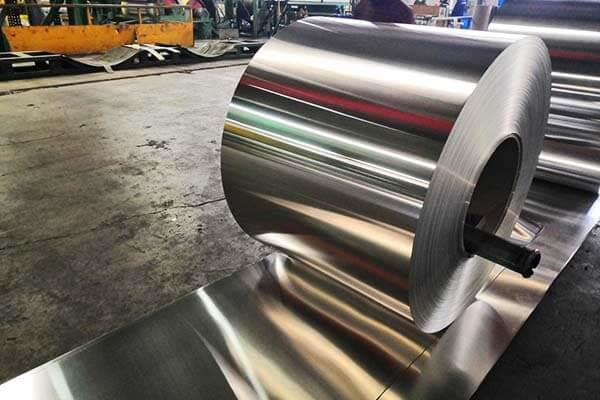

Huawei 1000 Серія Алюмінієва котушка

Алюміній в електротехніці

Передача та розподіл електроенергії

Мережі електропередач покладаються на провідники великого діаметру, щоб мінімізувати опір і падіння напруги.

Відмінна несуча здатність алюмінію у відношенні ваги до струму робить його практичним вибором для великих прольотів і повітряних ліній.

У сучасних високовольтних лініях часто використовуються алюмінієві провідники, іноді зі сталевою арматурою (ACSR або AAC). Обґрунтування включає:

• Економія ваги: Алюмінієві дроти легші, зменшення механічних навантажень на опори та збільшення прольотів.
• Економічна ефективність: Алюміній зазвичай дешевший на одиницю провідності та легше доступний, ніж мідь на багатьох ринках.
• Корозійна стійкість: Алюміній утворює стабільний оксидний шар, який може захистити від корозії в багатьох середовищах.

Для аналогічної навантажувальної здатності, Алюмінієві провідники вимагають більшого перерізу, ніж мідні.

Це ключовий компроміс у дизайні: важча мідь може займати менше фізичного простору, але збільшує вагу, в той час як алюміній зменшує вагу, але вимагає більшої площі поперечного перерізу або догляду за дизайном з’єднання, щоб мінімізувати опір.

Електронні роз'єми та електричні компоненти

В електроніці, алюміній знаходить застосування в з'єднаннях, силові автобуси, Тепловоліки, корпус, і роз’єми в певних пристроях. Наприклад:

• Шафи: Алюмінієві шини пропонують сприятливий баланс провідності та ваги, з перевагою відносно легкої екструзії до точних форм і розмірів.
• Теплоуправління та конструктивні елементи: Висока теплопровідність алюмінію допомагає розсіювати тепло, сприяючи структурній цілісності. Це особливо важливо для корпусів силової електроніки та сильнострумових роз’ємів.
• Покриття та металізація: Обробка поверхні, наприклад покриття або покриття нікелем або оловом, може покращити опір контакту та стійкість до окислення на сполучених інтерфейсах.

Аерокосмічне та автомобільне використання

В аерокосмічній сфері, легка вага алюмінію сприяє підвищенню ефективності компонентів електричної тяги, електророзподільні мережі, і легкі аероструктури, які поєднують електричні функції з механічними характеристиками.

У контексті автомобілів і електромобілів, алюмінієва проводка та компоненти можуть сприяти зменшенню ваги, енергоефективність, і економічні переваги в масштабі.

Усі ці програми вимагають ретельного проектування для керування провідністю, механічна міцність, теплові характеристики, і корозійна стійкість.

Як марки алюмінію впливають на провідність на практиці

У електричних конструкціях часто використовуються спеціальні сорти алюмінію, які врівноважують провідність з механічними властивостями та формоздатністю:

• 1Серія xxx (Напр., 1350): Дуже висока електропровідність, наближається до чистого алюмінію; підходить для застосування з високою провідністю, але з обмеженою міцністю.
• 3ххх, 5Серія xxx (Напр., 3003, 5052): Помірна провідність з покращеною здатністю до формування та стійкістю до корозії.
• 6серії xxx і 7xxx (Напр., 6061, 7075): Вища міцність, нижча провідність (порівняно зі сплавами 1xxx і 3xxx). Використовується там, де важлива механічна стійкість і допустима деяка втрата провідності.

Дизайнери також повинні враховувати стан термообробки (Напр., відпалений vs. умови термічної обробки) оскільки це може впливати як на провідність, так і на механічні властивості.

Сплави та обробки, що впливають на провідність

Легування та його вплив на електричні характеристики

• High-purity aluminum (1Серія xxx) має найкращу електропровідність серед звичайних алюмінієвих сплавів, хоча його механічні властивості можуть бути обмеженими.
• Сплави з магнієм, кремнію, марганець, та інші елементи (2серії xxx–7xxx) може істотно збільшити міцність, але зменшити провідність. У деяких випадках, дизайнери погоджуються на компроміс щодо ваги та конструктивних характеристик.
• Для основних електричних характеристик, інженери часто вибирають сплави з мінімальною кількістю легуючих елементів, які погіршують провідність, але все ще відповідають вимогам міцності та довговічності.

Термічна обробка і загартування

• Відпал може покращити пластичність і зменшити залишкові напруги, потенційно підвищує загальну електричну продуктивність у певних конфігураціях за рахунок покращення поведінки контактної поверхні та формування більш однорідних зернистих структур.
• Зміцнення підвищує міцність, але може збільшити щільність дислокацій, трохи знижуючи провідність. На практиці, вплив на провідність невеликий порівняно зі змінами механічних властивостей, але це залишається питанням у високоточних з’єднувачах і конструкціях шин.

Кондиціонування поверхні та контактний опір

• Природний оксид алюмінію тонкий, але може стати ізоляційним бар’єром на контактних поверхнях метал-метал, якщо його не підготувати належним чином. Мідь, на противагу, має відмінну поверхневу провідність з меншою ізоляційною поведінкою оксиду в типових умовах контакту.
• Такі методи, як механічне очищення, хімічне травлення, або нанесення електропровідних покриттів (Напр., нікель або олово) використовуються для зменшення контактного опору в алюмінієвих вузлах.
• Належні характеристики крутного моменту, спільне оформлення, і оздоблення поверхні допомагають керувати контактним опором і забезпечують надійну роботу протягом усього терміну служби компонента.

Розгляд корозії та вплив на навколишнє середовище

• Алюміній утворює захисну оксидну плівку, яка протистоїть корозії в багатьох середовищах, що може бути вигідним для зовнішнього розподілу електроенергії та зовнішнього електричного обладнання.
• У деяких агресивних середовищах (хлориди, висока солоність, або промислові хімікати), захисні покриття, герметики, або стратегії катодного захисту можуть знадобитися для підтримки довгострокових електричних характеристик.

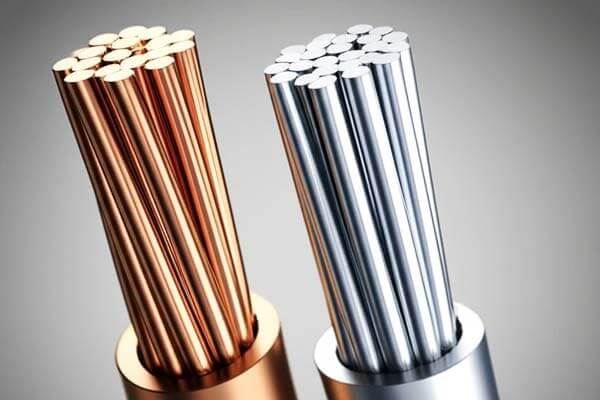

Алюміній VS Мідь

Властивості матеріалу: Провідність, Опір, і пов’язані показники

У таблиці показано ключові контрасти між алюмінієм, мідь, та конструкційна сталь.

На практиці, вибір залежить від загальної оцінки електропровідності, вага, вартість, механічні вимоги, та умови навколишнього середовища.

Температурний режим і умови експлуатації: практичні наслідки

• У високотемпературних середовищах, провідність алюмінію падає зі збільшенням температури, потенційно змінюючи струмопровідну здатність. Розробники повинні враховувати це при розрахунках зниження номінальних характеристик.
• Низькотемпературні характеристики, як правило, сприятливі для алюмінію, без проблем крихкості, типових для деяких сталевих сплавів. Однак, Ефективність з'єднань і сумісність апаратного забезпечення при низьких температурах вимагають ретельної специфікації покриттів і кріплень.

Реальне зниження номінальних характеристик і пропускна здатність по струму

• Для заданої площі поперечного перерізу, вищий питомий опір алюмінію означає меншу пропускну здатність, ніж мідь. Щоб досягти того самого рейтингу струму, алюмінієві провідники повинні мати більший поперечний переріз або бути розроблені з оптимізованими збірками (Напр., пучкові провідники, паралельні прогони).
• Електричні мережі, що перемикаються в обидві сторони, як-от повітряні лінії та шини, виграють від ваги алюмінію та простоти використання, за умови проектування враховується необхідна площа поперечного перерізу та продуктивність з’єднання.

Порівняльна продуктивність і практичні міркування

Коли вибрати алюміній чи мідь

• Додатки, які мають важливе значення для ваги: Менша щільність алюмінію робить його вигідним для великих проміжків у передачі енергії, електричні системи літака, і автомобільні або залізничні додатки.
• Міркування щодо вартості: Алюміній часто забезпечує економічні переваги на одиницю провідності; за кілограм, ціни різні, але алюміній зазвичай коштує дешевше, ніж мідь.
• Вплив корозії: Шар оксиду алюмінію може запропонувати тривалу стійкість до корозії в різних середовищах, зменшення потреби в обслуговуванні деяких зовнішніх установок.
• Виготовлення та переробка: Алюміній добре піддається екструзії і штампуванні, створюючи складні форми збірних шин і легкі корпуси, які були б важчими, якщо б були зроблені з міді.

Стратегії проектування для оптимізації продуктивності алюмінію

• Розміри поперечного перерізу: Правильна площа поперечного перерізу має важливе значення для задоволення потреб у струмі, зберігаючи прийнятний опір і підвищення температури.
• Спільне проектування: Використовуйте відповідну підготовку поверхні, покриття, і методи кріплення для мінімізації контактного опору. Розгляньте нікель або олов’яне покриття для інтерфейсів терміналів, якщо вони міцні, потрібен низькоомний контакт.
• Оздоблення поверхні: Анодування або нанесення захисних покриттів може підвищити довговічність і стійкість до навколишнього середовища без серйозного впливу на провідність на контактній поверхні, якщо вона розроблена належним чином.
• Облицювання та композити: У деяких випадках, алюмінієві провідники покриті міддю або іншими матеріалами для поєднання поверхневої провідності з об’ємними властивостями алюмінію; це може знизити опір контакту та покращити продуктивність.

Алюміній Huawei: Представлення та можливості постачальника

Профіль Huawei Aluminium

Huawei Aluminium Co., ТОВ. є відомим виробником і постачальником алюмінію з продуктовими лініями, що охоплюють екструдовані профілі, тарілки, фольга, і листи, придатні для електричних і електронних застосувань.

Компанія робить акцент на управлінні якістю, надійні ланцюжки поставок, і орієнтовані на клієнта рішення для різноманітних застосувань від електричних з’єднувачів і шин до структурних компонентів і рішень для управління теплом.

• Можливості: Huawei Aluminium пропонує широкий асортимент алюмінієвих сплавів, включаючи високочисті марки серії 1xxx, які підходять для потреб з високою провідністю, і ряд конструкційних сплавів, таких як серії 6xxx і 7xxx для міцності, а також варіанти обробки поверхні та покриття.
• Якість і сертифікати: Постачальник наголошує на управлінні якістю, засоби контролю процесу, і дотримання відповідних галузевих стандартів (Напр., ISO 9001, стандарти екологічного менеджменту, і галузеві сертифікати). Їхні виробничі процеси підтримують складні профілі та індивідуальні замовлення.

Чому варто вибрати Huawei Aluminium для електричних компонентів?

• Досвід роботи з електричним алюмінієм: Продуктові лінії Huawei Aluminium відповідають потребам шин, провідники, і пов’язані компоненти з електричними характеристиками, механічна цілісність, і стійкість до корозії.
• Можливості налаштування та екструзії: Здатність виробляти індивідуальні поперечні перерізи та профілі допомагає інженерам оптимізувати пропускну здатність при мінімізації ваги та займаної площі.
• Глобальне та регіональне постачання: Для проектів, що охоплюють кілька регіонів, Алюміній Huawei може забезпечити стабільні матеріали, підтримка, і матеріально-технічне забезпечення для дотримання термінів проекту та відповідності вимогам.

Сертифікати та надійність

• Хоча конкретні сертифікати можуть відрізнятися залежно від об’єкта та лінійки продуктів, провідні постачальники алюмінію в цьому секторі зазвичай мають ISO 9001, а також може переслідувати ISO 14001 та інші стандарти навколишнього середовища, здоров'я та безпеки, залежно від ринку та вимог замовника.
• Надійність постачання підтримується диверсифікацією виробничих ліній, надійні логістичні мережі, і давні відносини з клієнтами нижнього рівня в електротехніці, автомобільний, та аерокосмічна промисловість.

Практичні рекомендації для інженерів і проектувальників

Критерії проектування: алюміній проти міді в електричних системах

• Вага та монтаж: Для ліній електропередач великого прольоту або великих збірних шин, перевага ваги алюмінію часто виправдовує його використання, незважаючи на вимогу більшого поперечного перерізу.
• Електричні характеристики: У вузьких місцях і з’єднаннях під великим струмом, вища провідність міді може зменшити падіння напруги та виділення тепла для того самого поперечного перерізу. Розробники можуть компенсувати це збільшенням поперечного перерізу або використанням оптимізованих конструкцій з’єднань, якщо обрано алюміній.
• Термічний менеджмент: Висока теплопровідність алюмінію сприяє розсіюванню тепла, що може компенсувати деякі занепокоєння щодо опору в вузлах із сильним струмом.
• Стійкість до корозії та навколишнього середовища: Алюміновані поверхні та захисні покриття допомагають керувати ризиками корозії, особливо у відкритому або вологому середовищі.

Як проектувати з’єднання та інтерфейси, щоб мінімізувати контактний опір

• Підготовка поверхні: чистий, очищений, і безоксидні контактні поверхні зменшують опір і підвищують надійність.
• Покриття та покриття: Нікель, жерсть, або срібні покриття на сполучених поверхнях можуть зменшити контактний опір і підвищити зносостійкість.
• Затискні та болтові матеріали: Використовуйте сумісні матеріали та відповідні специфікації моменту затягування, запобігання гальванічної корозії, коли задіяні різнорідні метали.
• Відповідність застібки: Вибирайте кріплення з покриттям або матеріалами, розробленими таким чином, щоб витримувати вплив навколишнього середовища та підтримувати стабільний електричний контакт.

Розрахунок температури та зниження номінальних характеристик

• Фактори зниження: Включіть температуру навколишнього середовища, підвищення температури провідника через струм, і умови ізоляції. Алюмінієві провідники можуть вимагати більш консервативного зниження номінальних характеристик при підвищених температурах через їх вищий питомий опір із температурою.
• Запаси міцності: Для критичних застосувань, дизайн з консервативними полями, і перевірити за допомогою тестування або моделювання (Напр., аналіз скінченних елементів або моделі термоелектричного зв’язку).

Технічне обслуговування, безпека, і міркування відповідності

• Регулярний огляд: Огляньте покриття на наявність пошкоджень, корозії, окислення, або механічний знос на з’єднаннях і на поверхнях.
• Прибирання та обслуговування: Періодично очищайте контактні поверхні, щоб підтримувати низький опір на інтерфейсах. Замініть зношені роз’єми та з’єднання, щоб зберегти продуктивність.
• Відповідність нормативним вимогам: Переконайтеся, що матеріали та процеси відповідають застосовним електричним стандартам, будівельні норми, і правила безпеки продукції.

Поширені запитання про те, чи є алюміній провідним

Алюміній проводить?

Так. Алюміній проводить електричний струм, з о 60% провідності міді за стандартних умов.

Як алюміній порівняно з міддю за вагою?

Алюміній становить приблизно одну третину ваги міді, що може призвести до значної економії ваги у великомасштабних системах передачі електроенергії та структурних електричних компонентах.

Чи можна використовувати алюміній для збірних шин великої потужності?

Так, але часто потрібні більші поперечні перерізи або оптимізовані конструкції з’єднань для досягнення еквівалентних характеристик міді з точки зору опору та нагрівання. Термічний менеджмент, надійність суглоба, і захист навколишнього середовища є критично важливими міркуваннями.

Які сплави кращі за провідністю?

Серія 1xxx (Напр., 1350) забезпечує найвищу провідність серед алюмінієвих сплавів, наближається до майже чистого алюмінію, у той час як сплави з більшою міцністю змінюють певну провідність на міцність і довговічність.

Як оксидні шари впливають на електропровідність?

Алюміній утворює природний оксидний шар, який може перешкоджати контактному опору на інтерфейсі, якщо поверхні не підготовлені належним чином або покриті. Для надійних електричних з'єднань, кондиціонування поверхні та захисні покриття є звичайними.

Яку роль відіграє Huawei Aluminium на ринку?

Huawei Aluminium є визнаним постачальником, що пропонує асортимент алюмінієвих сплавів і профілів, придатних для електричних і електронних компонентів., включаючи шини, екструдовані секції, і тарілки. Їх можливості підтримують налаштування дизайну, контроль якості, і надійність постачання для інженерів і виробників.

Висновок

Алюміній проводить? Відповідь однозначно ствердна: алюміній проводить електричний струм, хоча й з меншою провідністю, ніж мідь.

Ця реальність визначає те, як інженери підходять до проектування, вибір матеріалу, та оптимізація системи.

Менша вага алюмінію, економічна вигода, Корозійна стійкість, і легкість екструзії роблять його переконливим вибором для багатьох електричних і конструкційних застосувань.

Однак, його вищий питомий опір і оксидна поверхня вимагають ретельного розгляду розмірів поперечного перерізу, спільне оформлення, поверхнева обробка, і управління температурою для забезпечення надійної роботи.

Для інженерів і покупців, які шукають надійне постачання матеріалів, Huawei Aluminium пропонує надійний варіант із акцентом на якість, налаштування, і обслуговування.

Їхнє портфоліо підтримує електричні алюмінієві вироби та профілі, які можуть відповідати високим вимогам розподілу електроенергії, електричні роз'єми, і пов'язані компоненти.

Як і будь-який вибір матеріалу, найкращі результати випливають із цілісної оцінки, яка зважує провідність, вага, міцність, вплив навколишнього середовища, технологічність, і загальна вартість володіння.
