5A02-Aluminiumblech für Schiffskonstruktionen

1. Einführung

5A02 Aluminiumblech für Schiffskonstruktionen Anwendungen ist eine Marinequalität, nicht wärmebehandelbares Aluminium-Magnesium (Al-Mg) Legierung, Aufgrund seiner außergewöhnlichen Korrosionsbeständigkeit wird es in der Schiffbauindustrie hoch geschätzt, ausgezeichnete Schweißbarkeit, und überlegene Plastizität (Formbarkeit).

Mit einem Magnesiumgehalt von 2.0-2.8%, Seine chemische Zusammensetzung und seine mechanischen Eigenschaften ähneln stark den international anerkannten 5052 Legierung, Dies macht es zu einer bewährten und zuverlässigen Wahl für eine Vielzahl von Schiffsbauteilen.

Allerdings nicht so stark wie Hochleistungslegierungen 5083, Sein Hauptwert liegt in der optimalen Ausgewogenheit seiner Eigenschaften. Es bietet mehr als ausreichende Festigkeit sekundäre und nicht-primäre Schiffsstrukturen Gleichzeitig bietet es erhebliche Vorteile hinsichtlich der einfachen Herstellung und der Gesamtkosteneffizienz.

Wird normalerweise in den folgenden Härtegraden geliefert: H111, H32, oder O, 5A02 ist das ideale Material für Aufbauten, interne Schotte, Panzer, und komplex geformte Teile, bietet eine dauerhafte, leicht, und wirtschaftlich sinnvolle Lösung für den modernen Schiffbau.

2. Was ist 5A02 Aluminiumblech?

5A02 ist ein Schmiedestück, Al–Mg (5Aluminiumlegierung der Serie xxx) Marineorientierte Aluminiumlegierung, geliefert als Blech und Platte.

Die Verfestigung erfolgt vor allem durch Mischkristall- und Kaltverfestigung (Kaltverfestigung), nicht durch Wärmebehandlung.

Im Schiffbau wird es wegen seiner Korrosionsbeständigkeit gegenüber Meerwasser gewählt, gute Formbarkeit und zuverlässige Schweißbarkeit für Bauplatten, Oberteile und Zubehör.

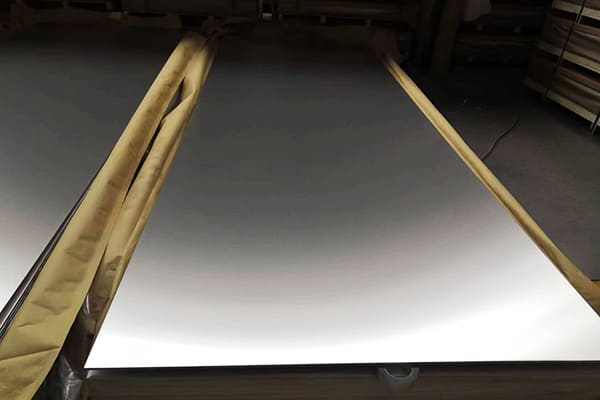

5A02 Aluminiumblech-Oberflächendisplay

Typische chemische Zusammensetzung

Die folgenden Werte sind typische kommerzielle Bereiche für 5A02-Platten. Überprüfen Sie immer das Mühlenzertifikat auf die gelieferte Wärme.

Metallurgische Anmerkung:

Mg ist das wichtigste Legierungselement; Kontrollierte Mengen an Mn/Cr werden verwendet, um die Kornstruktur zu verfeinern und die Festigkeit und Rekristallisationsbeständigkeit während der Umformung zu verbessern.

Der Kupfergehalt ist sehr gering, um die Korrosionsbeständigkeit aufrechtzuerhalten.

Stärkungsmechanismus & Mikrostruktur

• Nicht wärmebehandelbar: 5A02 wird verstärkt durch Festlösungsverstärkung (Mg in Al-Matrix) Und Kaltverfestigung beim Walzen oder Kaltumformen eingebracht. Es gibt keinen vorteilhaften Weg zur Ausfällungswärmebehandlung (im Gegensatz zur 6xxx- oder 7xxx-Serie).
• Mikrostruktur: Industriell hergestelltes 5A02-Blatt weist typischerweise eine Geldbuße auf, bearbeitete Kornstruktur mit Mg in fester Lösung und einer Dispersion von Dispersoiden (Mn/Cr-haltige Partikel) die die Korngrenzen stabilisieren und dabei helfen, Textur und Zähigkeit zu kontrollieren. Die Mikrostruktur sorgt für ein gutes Gleichgewicht zwischen Duktilität und Festigkeit geformter Teile.
• Einfluss des Temperaments: H-Temperamente (H111, H112, H32, usw.) Geben Sie den Grad der Kaltarbeit und etwaigen Stressabbau an; Sie steuern die Endfestigkeit, Formbarkeit und Dimensionsstabilität.

Typische mechanische Eigenschaften

Die Werte variieren je nach Temperament, Dicke und Lieferant. Verwenden Sie die Werte des Werkszertifikats für die Designabnahme.

Technischer Hinweis:

Die Legierung vereint absolute statische Festigkeit mit hervorragender Korrosionsbeständigkeit und Formbarkeit.

Für festigkeitskritische Elemente, Konstrukteure verwenden in der Regel eine Versteifung (Balken/Rippen) oder wählen Sie höherfeste Legierungen.

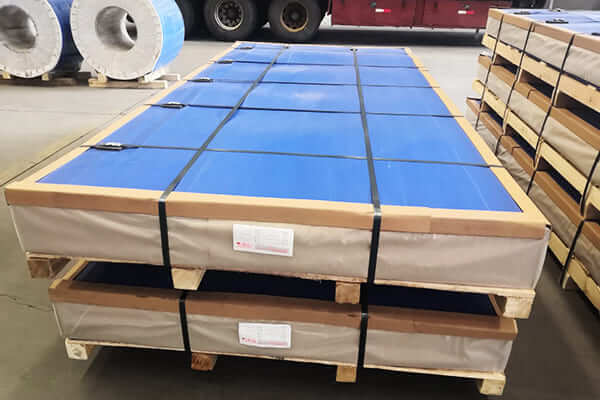

Huawei 5A02 Aluminiumblech verpackt

3. Spezifikation von 5A02 Aluminiumblech für Schiffskonstruktionen

Dicken- und Abmessungsspezifikationen

Für Schiffbauanwendungen, 5A02-Aluminiumbleche sind hauptsächlich in den Stärken erhältlich 2-10 mm, mit mittleren Dicken (4-8 mm) am häufigsten sein.

Gemäß ASTM B209, Die Dickentoleranz für 5 mm 5A02-Bleche beträgt ±0,10–±0,15 mm, und beträgt für 8-mm-Bleche ±0,15–±0,20 mm.

Die Breite und Länge können je nach Schiffsdesignanforderungen angepasst werden, im Allgemeinen im Bereich von 1000-2000 mm in der Breite und 2000-6000 mm lang, mit Ebenheitsfehler ≤0,5 mm/m, um eine präzise Montage der Rumpfkomponenten zu gewährleisten.

Härteanforderungen für Schiffsstrukturen

Strukturelle 5A02-Schiffsbleche sind hauptsächlich im O-Temper gehalten (geglüht) und H112-Temper (wie gerollt, keine besondere Wärmebehandlung).

O-Temper bietet eine hervorragende Duktilität (Dehnung ≥22 %) und Formbarkeit, Geeignet für gebogene Rumpfteile und Stanzteile.

H112-Temper hat eine höhere Festigkeit (Zugfestigkeit ≥240 MPa) und wird für tragende Teile wie Decksplatten und Schotten verwendet.

Beide Härtegrade vermeiden eine Wärmebehandlung nach dem Schweißen, Reduzierung der Schweißkomplexität und der strukturellen Verformung.

Qualitätsanforderungen für Schiffsqualitätsblätter

• Oberflächenqualität: Keine Kratzer, Gruben, Oxidationsflecken, oder Einschlüsse; Oberflächenrauheit Ra ≤1,6 μm für Teile, die lackiert werden müssen.
• Interne Qualität: Zerstörungsfreie Ultraschallprüfung (gemäß ASTM A416) um sicherzustellen, dass es keine inneren Risse oder Einschlüsse gibt; Korngröße kontrolliert bei 6-8 Noten für einheitliche Leistung.
• Chargenkonsistenz: Schwankung der chemischen Zusammensetzung und der mechanischen Eigenschaften innerhalb von ±5 % für dieselbe Charge, Erfüllung der Chargeninspektionsanforderungen der Schiffsklassifikationsgesellschaft.

4. Warum 5A02 Aluminiumblech für den Schiffsbau?

Ausgezeichnete Korrosionsbeständigkeit im Meer

In Meeresumgebungen dominieren Chloridionen, die leicht zu Metallkorrosion führen.

5A02-Aluminiumblech bildet auf der Oberfläche einen dichten Al₂O₃-Passivierungsfilm, Wirkt effektiv der Chloriderosion entgegen.

Testdaten zeigen, dass die Lochfraßkorrosionsrate ≤ 0,03 mm/Jahr beträgt 3.5% NaCl-Lösung (Meerwasser simulieren), und es besteht die ASTM G34-Peeling-Korrosionstests.

Im Gegensatz zu hochfesten Legierungen der 7xxx-Serie, 5A02 weist keine Spannungsrisskorrosion auf (SCC) Tendenz, Gewährleistung eines langfristigen Betriebs unter wechselnder Belastung und in korrosiven Umgebungen.

Ausgewogene mechanische Leistung und strukturelle Stabilität

Schiffsbauteile müssen wechselnden Wellenbelastungen standhalten, Auswirkungen, und Langzeitfeuchtigkeit.

5Die Dehnung von A02 (18-25%) sorgt für gute Duktilität und Schlagzähigkeit, Vermeidung von Sprödbrüchen bei niedrigen Meerestemperaturen (-20℃ bis 0℃).

Seine Ermüdungsgrenze liegt bei 90-100 MPa unter 10⁷ Zyklen, Erfüllung der Haltbarkeitsanforderungen von Teilen mit mittlerer Belastung.

Auch die Kriechfestigkeit des Materials ist hervorragend, mit weniger als 0.5% Kriechverformung nach 1000 Öffnungszeiten unten 50% Streckgrenze bei 50℃.

Hervorragende Schweißbarkeit für die Schiffsmontage

Der Schiffbau erfordert umfangreiche Schweißarbeiten, und 5A02-Aluminiumblech wird hinsichtlich der Schweißbarkeit mit „ausgezeichnet“ bewertet (AWS D1.2-Klassifizierung).

Es ist mit MIG kompatibel, WIG, und Reibrührschweißen (Fsw) Methoden, mit 5356 Legierung als empfohlenes Zusatzmetall.

Die Festigkeit der Schweißnaht nach dem Schweißen bleibt zu ≥85 % des Grundmetalls erhalten, und es ist keine Wärmebehandlung nach dem Schweißen erforderlich, Reduzierung von Produktionszyklen und struktureller Verformung.

Dieser Vorteil ist im Vergleich zu 5A06 besonders deutlich (geringere Schweißbarkeit) und Legierungen der Serie 7xxx (schlechte Schweißbarkeit).

Leichtbauvorteil und Verbesserung der Kraftstoffeffizienz

Mit einer Dichte von 2.68 g/cm³, 5Nur A02-Aluminiumblech 38% der Dichte von Stahl (7.85 g/cm³).

Bei gleicher Strukturfestigkeit, Durch die Verwendung von 5A02 kann das Schiffsgewicht um reduziert werden 60%, Geschwindigkeit und Manövrierfähigkeit erheblich verbessert.

Daten von Schiffbauunternehmen zeigen, dass der Ersatz von Stahl durch 5A02 für Decks- und Aufbauteile den Kraftstoffverbrauch um reduziert 15-20% pro 100 Seemeilen, Ausrichtung auf grüne Schiffbautrends.

Kosteneffizienz und Lieferstabilität

Im Vergleich zu Hochleistungs-Marinealuminiumlegierungen (5A06, 5083), 5A02 hat geringere Rohstoffkosten (Mg-Gehalt 2.0-2.8% vs. 5A06 5.8-6.8%) und einfachere Verarbeitung, mit Gesamtkosten 15-25% untere.

Es wird weltweit in Massenproduktion hergestellt, mit stabiler Versorgung mit Spezifikationen 2-10 mm, Erfüllung der Chargenbeschaffungsanforderungen von Werften.

5. Anwendungen von 5A02 Aluminiumblech im Schiffbau

5A02-Aluminiumblech wird häufig im Schiffbau eingesetzt Korrosionsbeständigkeit, Formbarkeit, Schweißbarkeit, und mäßige strukturelle Festigkeit sind erforderlich.

Anstatt für die am stärksten beanspruchten primären Rumpfstrukturen verwendet zu werden, 5Typischerweise wird A02 ausgewählt sekundäre Strukturkomponenten, Paneele, und meeresexponierte Elemente die von einer leichten Konstruktion und einer einfachen Herstellung profitieren.

5.1 Rumpf- und Seitenschalenplatten

Für kleine und mittlere Schiffe– wie zum Beispiel Patrouillenboote, Arbeitsboote, Fähren, und Yachten – 5A02-Aluminiumblech wird häufig verwendet:

• Rumpfseitenpanzerung
• Bug- und Heckpaneele
• Sprühschienen und Außenrumpfbefestigungen

Typische Dicken reichen von 3 mm bis 8 mm, oft kombiniert mit internen Versteifungen, um die Festigkeitsanforderungen der Klassifikationsgesellschaft zu erfüllen.

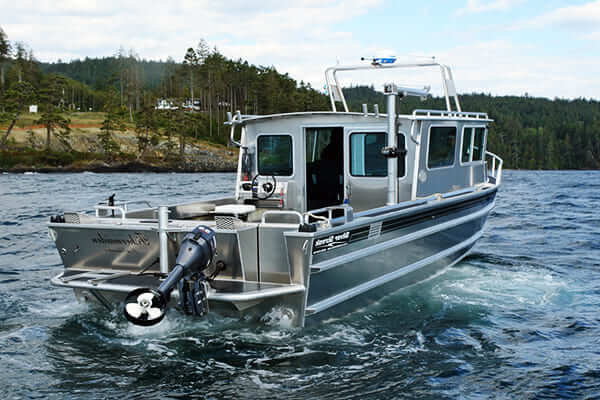

5A02 Aluminiumblech für Yachten

5.2 Aufbau- und Deckshausbau

• Deckshäuser
• Steuerhäuser
• Wohnblöcke
• Brückenüberdachungen

5.3 Deckbeschichtung und interne Strukturplatten

• Decksbeplattung in Zonen mit geringer Belastung
• Interne Schotte
• Trennwände und Fachauskleidungen

Typische Deckblechdicken reichen von 4 mm bis 10 mm, Abhängig von den Auslegungslasten und dem Abstand der Tragkonstruktionen.

5.4 Schiffsausrüstung und Funktionskomponenten

• Luken und Lukendeckel
• Leitern und Zugangsplattformen
• Kabelrinnen und Gerätetafeln
• Lüftungskanäle und Gehäuse

Schiffsaufbauten

5.5 Offshore- und Küstenstrukturen

• Schwimmende Plattformen
• Gehwege und Gangways
• Gehäuse für Offshore-Geräte
• Schiffspontons und Anlegestellen

6. 5A02 Aluminium vs. andere Materialien für den Schiffbau

7. Standards und Zertifizierungen

Internationale und nationale Standards

• Materialstandards: ASTM B209 (UNS), DE 573 (EU), GB/T 3880 (China) Geben Sie die chemische Zusammensetzung an, mechanische Eigenschaften, und Maßtoleranzen von 5A02-Aluminiumblechen.
• Prüfnormen: ASTM G34 (Peeling-Korrosion), ASTM G67 (interkristalline Korrosion), ASTM A416 (Zerstörungsfreie Ultraschallprüfung) zur Leistungsüberprüfung.
• Schweißnormen: AWS D1.2 (Aluminiumschweißen), CCS „Ship Welding Specifications“ für Schweißprozesse und Qualitätskontrolle.

Zertifizierungen der Ship Classification Society

Aluminiumbleche der Schiffsklasse 5A02 müssen Zertifizierungen von großen Klassifizierungsgesellschaften erhalten, um die Einhaltung der Sicherheitsanforderungen sicherzustellen:

• CCS (China): Zertifiziert die chemische Zusammensetzung, mechanische Eigenschaften, Korrosionsbeständigkeit, und zerstörungsfreie Prüfung, Anforderungen an „Aluminiumlegierungsmaterialien für Schiffe“.
• DNV (Norwegen): Konzentriert sich auf Materialhaltbarkeit und Schweißleistung, Erfordernis von Ermüdungstestdaten für tragende Komponenten.
• Abs (UNS): Kontrolliert streng den Gehalt an Verunreinigungen und die interne Qualität, mit obligatorischer Ultraschallprüfung für Bleche, die dicker sind als 5 mm.
• LR (Vereinigtes Königreich): Betont die Chargenkonsistenz, Stichprobenprüfung erforderlich 5% jeder Charge hinsichtlich der mechanischen Eigenschaften.

Produktionsqualitätskontrolle – Huawei

Huawei Aluminium, ein weltweit führender Anbieter von Aluminiumblechen in Marinequalität, hat ein vollständiges Produktions- und Qualitätskontrollsystem für 5A02-Aluminiumbleche zur Verwendung in Schiffsstrukturen eingerichtet.

Das Unternehmen hält sich strikt an die Einhaltung von ASTM B209, GB/T 3880 und den Normen der Schiffsklassifizierungsgesellschaft (CCS, DNV, Abs), Die Produktionslinie 5A02 ist mit fortschrittlichen Strangguss- und Präzisionswalzanlagen ausgestattet, um eine gleichmäßige Kornstruktur zu gewährleisten (kontrolliert bei 6-8 Noten) und stabile Dickentoleranz (±0,10 mm für 5-mm-Bleche).

Für schiffsspezifische Anforderungen, Huawei Aluminium leitet 100% Zerstörungsfreie Ultraschallprüfung an jeder Charge von 5A02-Blättern, mit einer Fehlererkennungsgenauigkeit von 0,1 mm, und wendet ICP-OES für die Analyse der chemischen Zusammensetzung an, um sicherzustellen, dass der Mg-Gehalt streng kontrolliert wird 2.0-2.8 Gew.-% und Verunreinigungsgehalt entsprechen den Grenzwerten für Meeresqualität (Fe≤0,40 Gew.-%, Si≤0,40 Gew.-%).

8. Abschluss

5A02-Aluminiumblech ist praktisch, Marineorientierte Legierung für Schiffsstrukturanwendungen mit Korrosionsbeständigkeit, Formbarkeit und Schweißbarkeit sind wichtige Faktoren.

Es handelt sich nicht um eine hochfeste 5xxx-Legierung 5083, aber es bietet eine nützliche Ausgewogenheit der Eigenschaften für Oberseitenplatten, Aufbauverkleidung und viele Decks- und Zubehörkomponenten.

Der erfolgreiche Einsatz hängt von der korrekten Spezifikation ab (Legierung + Temperament + Produktform + Tests), qualifizierte Schweiß- und Fügeverfahren, Einzelheiten zur galvanischen Kompatibilität, und ein Inspektionsplan, der an die Betriebsumgebung des Schiffes und die Anforderungen der Klassengesellschaft angepasst ist.

FAQs

Q1 – Ist 5A02 dasselbe wie? 5052 oder 5083?
Einige Lieferanten weisen darauf hin, dass sich 5A02 ähnlich verhält 5052; 5A02 ist eine Al-Mg-Legierung aus derselben Familie wie 5083 Und 5052 Aluminium, Aber Gehen Sie nicht von einer Austauschbarkeit aus.

F2 – Kann 5A02 bei Reparaturen an Bord geschweißt werden??
Ja – 5A02 lässt sich mit Standard-Aluminiumschmelzverfahren schweißen und kann mit geeigneten Verfahren auf der Werft oder auf dem Wasser repariert werden. Für Produktionsschweißnähte mit langen Nähten, Reibrührschweißen kann Verformungen reduzieren.

F3 – Welchen Härtegrad sollte ich für 5A02-Schiffspaneele angeben??
Übliche Härtegrade für Bleche sind H112, H111, H32. Wählen Sie eine Härte, die der erforderlichen Formgebung entspricht (H32 für einige geformte Platten) und Dimensionsstabilität (H112 wird häufig für allgemeine Bleche verwendet).

F4 – Wie soll ich galvanische Korrosion verhindern, wenn 5A02 auf Stahl oder Edelstahl trifft??
Verwenden Sie elektrische Isolatoren (Unterlegscheiben, Beschichtungen), kompatible Befestigungsmaterialien (Aluminiumbefestigungen, wo praktisch) und Kantenversiegelung. Vermeiden Sie den direkten Kontakt von Aluminium mit unterschiedlichen Metallen im Salzwasser ohne entsprechende Isolierung.
