Aký je hustý 16 merací hliníkový plech

1. Úvod

Pri výbere hliníkového plechu pre strojárstvo, zhotovenie, alebo výrobné aplikácie, jedna z najčastejších otázok je: "Aký je hustý 16 merací hliníkový plech?“

Hoci meracie veľkosti sú široko používané v Severnej Amerike, mnohí kupujúci a inžinieri mylne predpokladajú, že meracie hodnoty sú štandardizované pre kovy. V realite, hrúbka meradla sa líši podľa materiálu, a pre hliník, 16 meradlo zodpovedá nominálnej hrúbke 0.0508 palce (1.29 mm).

Tento článok poskytuje autoritatívnu analýzu podloženú údajmi 16 meradlo hrúbky hliníkového plechu, veda za meracími systémami, ovplyvňujúce faktory, aplikácie, výhod, obmedzenia, a praktický návod na meranie.

Aký je hustý 16 merací hliníkový plech

2. Pochopenie noriem meradiel kovov

Čo je to meradlo kovu?

„Meradlo“ je historický systém merania hrúbky plechu a drôtu, charakterizované inverzným vzťahom: vyššie merné čísla zodpovedajú tenším materiálom.

Pochádza z Browna z 19. storočia & Sharpe (B&S) meracieho systému (prijatý ako severoamerický štandard), pôvodne bol vyvinutý pre drôt, ale neskôr sa rozšíril na plechy.

Na rozdiel od metrických jednotiek (milimetre/palce), meradlo nie je lineárne – hrúbka sa logaritmicky zmenšuje so zvyšujúcim sa meradlom.

Kľúčové upozornenie: meracie hodnoty sú materiálovo špecifické- 16 gauge hliník, oceľ, a pozinkovaná oceľ majú rôzne hrúbky v dôsledku zmien hustoty a výrobných požiadaviek.

Normy meradiel pre hliníkové plechy

Primárny smerodajný štandard pre hrúbku hliníkového plechu je ASTM B209 (Štandardná špecifikácia pre hliníkové plechy a plechy a plechy z hliníkových zliatin), publikoval ASTM International.

Táto norma harmonizuje prevody meradla na hrúbku pre hliník a špecifikuje rozsahy tolerancií, aby sa zabezpečila konzistentnosť medzi výrobcami.

Okrem toho, celosvetové normy ako EN 485 (európsky) a GB/T 3880 (čínsky) tesne zosúladiť s ASTM B209 pre 16 meradlo, minimalizovanie regionálnych rozdielov.

16 Meranie hrúbky hliníkového plechu

Per ASTM B209-23 (posledná revízia zo dňa 2023), nominálna hrúbka 16 merací hliníkový plech je definovaný ako 0.0508 palce (1.29032 milimetrov).

Táto hodnota je odvodená od Browna & Sharpe (B&S) meracieho systému, ktorý bol formalizovaný koncom 19. storočia a prijatý ako severoamerický štandard pre neželezné kovy (hliník, meď, mosadz).

Pre praktické priemyselné využitie, táto hrúbka sa často zaokrúhľuje na milimetre na dve desatinné miesta (1.29 mm) alebo tri za palce (0.051 palce), ale v kritických aplikáciách záleží na presnosti – tu je celý rad prevodných jednotiek pre presnosť:

• Imperiálne jednotky: 0.0508 v (presné) = 50.8 mil (1 mil = 0.001 palce; bežná priemyselná jednotka na tenké plechy)
• Metrické jednotky: 1.29032 mm (presné) = 1290.32 mikrónov (μm) = 0.129032 centimetre (cm)
• Zlomkové palce: ~ 1/20 palca (0.05 palce) – približná referencia pre DIY a nepresné aplikácie, ale neodporúča sa na technické použitie.

Pozoruhodne, táto norma je celosvetovo harmonizovaná:

• európsky štandard IN 485-2 (Plech z hliníka a zliatin hliníka, pás a doska – Rozmery a tolerancie) zarovnáva v rozmedzí ±0,005 mm od ASTM B209, upresňujúce 16 meradlo hliníka ako 1.29 mm.
• Čínsky štandard GB/T 3880.3-2012 (Plechy a platne z hliníka a zliatin hliníka – Diel 3: Tolerancie rozmerov a tvaru) tiež adoptuje 1.29 mm ako nominálna hrúbka, s rozsahmi tolerancií zodpovedajúcimi triede A ASTM (prísna tolerancia) pre plechy komerčnej kvality.

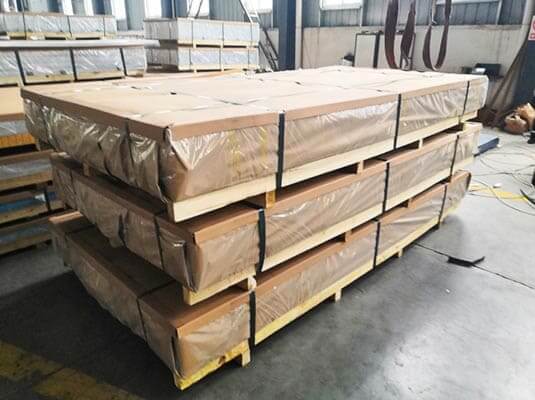

Huawei 16 merací hliníkový plech

3.Rozsahy tolerancie 16 Merací hliníkový plech

ASTM B209 špecifikuje dve primárne triedy tolerancie pre 16 merací hliníkový plech, v závislosti od požiadaviek na presnosť aplikácie.

Tieto tolerancie zodpovedajú za menšie odchýlky vo valcovaní, tepelné spracovanie, a distribúcia zliatin – rozhodujúce pre zabezpečenie kompatibility pri montáži a výkone:

Pre kontext:

• Čistý hliník (1000 séria, napr., 1100-O temperament) typicky dodržiava toleranciu triedy A, s (skutočné namerané) hrúbky v priemere 1,28–1,30 mm pri hromadnej výrobe (údaje z 5 hlavných severoamerických dodávateľov hliníka: Alcoa, Prozaik, Hliník Kaiser, Súhvezdie, a Arconic).
• Legovaný hliník (3003-H14, 5052-H32, 6061-T6) často spadá do triedy B, ako legujúce prvky (mangán, horčík, kremík) môže spôsobiť mierne nerovnosti počas valcovania. Napríklad, 6061-T6 16 meracie plechy od spoločnosti Novelis majú nameraný rozsah hrúbky 1,27–1,34 mm, zatiaľ čo listy 5052-H32 od spoločnosti Alcoa majú priemernú hrúbku 1,26–1,33 mm.

4. Faktory ovplyvňujúce hrúbku hliníkových plechov

Zatiaľ čo ASTM B209 definuje základnú líniu, tri kľúčové faktory spôsobujú nominálne odchýlky v 16 meradlo hrúbky hliníkového plechu:

Typ a čistota materiálu

• Čistý hliník (1000 séria: 1050, 1100): 99%+ obsah hliníka, sa najviac pridržiava 1.29 mm štandard s toleranciou ±3% (1.25-1,33 mm). Čistota minimalizuje vnútorné štrukturálne nezrovnalosti, zabezpečenie rovnomernej hrúbky.
• Legovaný hliník (3003, 5052, 6061): Drobné odchýlky (± 4 – 5 %) sa vyskytujú v dôsledku legujúcich prvkov (mangán, horčík, kremík). Napríklad:
  • 3003 16 meradlo: 1.28-1,35 mm (mangán zvyšuje odolnosť proti korózii bez výrazného posunu hrúbky)
  • 6061-T6 16 meradlo: 1.27-1,34 mm (tepelné spracovanie kvôli pevnosti mierne zhutňuje materiál)
• Vysokopevnostné zliatiny (5083, 7075): Zriedkavo vyrábané v 16 meradlo, ale ak áno, hrúbka môže dosiahnuť 1,30–1,40 mm, aby sa kompenzovalo zvýšenie hustoty zliatiny.

Výrobné procesy

• Valcovanie za studena: Dominantná metóda pre 16 meracie hliníkové plechy, vytvára tesné tolerancie hrúbky (±0,02 mm). Valcovanie za studena zhutňuje kov pri izbovej teplote, zaisťuje rovnomernú štruktúru zŕn a minimálne kolísanie hrúbky.
• Valcovanie za tepla: Používa sa na veľkoformátové listy, ale výsledkom sú širšie tolerancie (±0,05 mm) v dôsledku tepelnej rozťažnosti počas spracovania. Valcované za tepla 16 meracie listy často merajú 1,25–1,35 mm.
• Žíhanie: Tepelné spracovanie po valcovaní (300–400 °C) znižuje vnútorný stres, ale spôsobuje <1% redukcia hrúbky (napr., 1.29 mm → 1.28 mm), zanedbateľné pre väčšinu aplikácií.

Nátery a povrchové úpravy

Nátery pridávajú minimálnu hrúbku, ktorá nemení klasifikáciu „16 gauge“. (meradlo sa vzťahuje na hrúbku základného kovu):

• Eloxovanie: Vytvára vrstvu oxidu (2–10 mikrónov = 0,002–0,01 mm), takže celková hrúbka bude 1,292–1,30 mm.
• Práškové lakovanie: Hrubšie (50–100 mikrónov = 0,05–0,10 mm), celková hrúbka 1,34–1,39 mm, ale základný kov zostáva 1.29 mm.
• Farba/lamináty: 10- 30 mikrónov (0.01-0,03 mm) pridaná hrúbka, irelevantné pre označenie meradla.

5. Tabuľka rozmerov hliníkových plechov

Kľúčové poznámky

1. Rozmer vs hrúbka: Hodnoty meradla hliníka sa líšia od ocele alebo nehrdzavejúcej ocele; kvôli prehľadnosti vždy špecifikujte hrúbku v mm alebo palcoch.
2. Tolerancia: Hrubšie plechy vo všeobecnosti umožňujú mierne väčšie tolerancie; presné aplikácie môžu vyžadovať ±0,03 mm.

6. Aplikácie z 16 Meracie hliníkové plechy

16 meracie hliníkové plechy, s menovitou hrúbkou 1.290 mm (0.0508 v), ponúkajú vynikajúcu rovnováhu silu, tvárnosť, a ľahké vlastnosti, vďaka čomu sú široko použiteľné vo viacerých odvetviach. Nižšie je podrobná analýza ich praktických aplikácií:

Stavebníctvo a architektúra

• Vonkajšie obklady a fasády: 16 ga poskytuje panelom dostatočnú tuhosť, pričom sa ľahko inštaluje a tvaruje.
• Strešná krytina a podhľady: Jeho odolnosť proti korózii a stredná hrúbka ho robia ideálnym pre exponované miesta.
• Rámy okien a dverí: Vyvažuje štrukturálnu integritu s ľahkým dizajnom.
• Priečky a vnútorné panely: Jednoduché rezanie a výroba na dekoratívne alebo funkčné účely.

Prečo? 16 ga: Dostatočne pevné, aby odolalo zaťaženiu vetrom a manipulácii, napriek tomu dostatočne ľahké na nákladovo efektívnu inštaláciu.

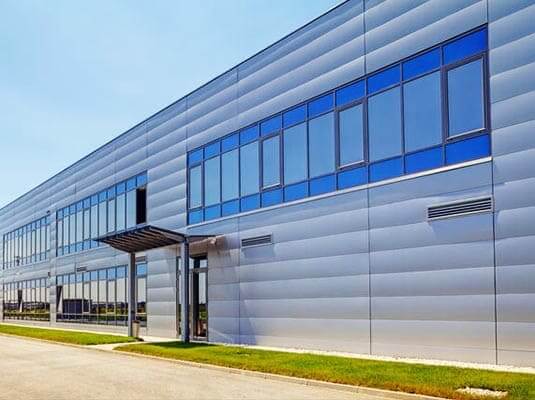

16 meradlo 3003 hliníkový plech na stavbu

Automobilový a letecký priemysel

• Panely karosérie a pomocné panely: Používa sa v oblastiach so strednou štruktúrou, kde je potrebná nízka hmotnosť a mierna pevnosť.
• Tepelné štíty a komponenty podvozku: Výhodou hliníka je jeho tepelná vodivosť a odolnosť proti korózii.
• Vnútorné obkladové panely: Umožňuje komplexné tvarovanie pre ergonomický a estetický dizajn.

Kľúčový bod: 16 ponuky meradiel dobrý pomer tuhosti k hmotnosti, zníženie hmotnosti vozidla a zlepšenie palivovej účinnosti.

Priemyselné a výrobné aplikácie

• Kryty a kryty strojov: Chráňte stroje a operátorov a zároveň sa ľahko montujú.
• Elektrické skrine a panely: Poskytuje štrukturálnu podporu, odolnosť proti korózii, a jednoduchosť opracovania výrezov.
• Komponenty HVAC: Panely, potrubia, a kryty profitujú zo strednej hrúbky pre tuhosť bez nadmernej hmotnosti.
• Dopravníkový a priemyselný rám: Dostatočná nosnosť pre mierne priemyselné zaťaženie.

Praktická úvaha: 16 ga umožňuje zváranie, nitovanie, a ohýbanie bez potreby ťažkých nástrojov.

Domáce a spotrebný tovar

• Panely spotrebičov: Chladničky, pece, a klimatizácie často používajú 16 ga dosky pre strednoštrukturálne panely.
• Skladové jednotky a regály: Ľahký, ale dostatočne pevný na domáce zaťaženie.
• Skrinky na náradie a skrinky: Rovnováha medzi odolnosťou a prenosnosťou.

Prečo? 16 ga: Poskytuje trvanlivosť a odolnosť proti korózii bez zbytočného objemu.

DIY, Crafting, a malosériová výroba

• Kovoobrábacie projekty: Vlastné značenie, dekoratívne panely, a výroba modelov.
• Nábytkové komponenty: Ľahké, ale dostatočne pevné na rámy alebo ozdobné vložky.
• Prototypovanie a výrobné projekty: Jednoduché rezanie, formulár, a pripojte sa pomocou štandardných dielenských nástrojov.

úžitok: Jeho mierna hrúbka ho robí ideálnym pre fanúšikov a malých výrobcov, ktorí potrebujú pevnosť bez ťažkej techniky.

7. Výhody 16 Meracie hliníkové plechy

• Špičkový pomer pevnosti a hmotnosti: 1.29 Hrúbka mm ponúka pevnosť v ťahu (110-276 MPa) pri vážení 2.7 g/cm³ – o 70 % ľahší ako 16 merná oceľ (7.85 g/cm³).
• Výnimočná odolnosť proti korózii: Prirodzená oxidová vrstva (0.0001-0,0002 mm) tvorí na povrchu, odstránenie hrdze; legované varianty (5052) odolávať slanej vode a chemikáliám.
• Výborná tvarovateľnosť: Minimálny polomer ohybu 1,5× hrúbka (1.94 mm) umožňuje úzke krivky bez praskania; môže byť pečiatkou, zvárané, a vŕtané.
• Tepelná/elektrická vodivosť: 220 W/m·K tepelná vodivosť (60% z medi) a 377 S/m elektrická vodivosť – ideálne pre chladiče a elektroinštaláciu.
• Nákladová efektívnosť: Vyvažuje využitie materiálu a výkon; 16 merací hliník stojí o 30–50 % menej ako hrubšie meradlá (napr., 14 meradlo) pri plnení väčšiny neštrukturálnych potrieb.
• Trvanlivosť: Odoláva preliačinám a deformáciám pri miernom namáhaní; životnosť 20-30 rokov pri vonkajších aplikáciách.

8. Obmedzenia 16 Meracie hliníkové plechy

• Nízka nosnosť: Nevhodné pre konštrukčné aplikácie (napr., stavebné rámy) kvôli obmedzeniam pevnosti v ťahu (max 276 MPa pre 6061-T6). Hrubšie meradlá (12- 14 meradlo) alebo oceľ sú potrebné pre veľké zaťaženie.
• Riziko preliatia: Náchylné na trvalú deformáciu pri veľkom náraze (napr., krupobitie, ťažké nástroje)—nie je ideálne pre miesta s vysokou premávkou bez ochranných náterov.
• Výzvy pri zváraní: Čistý hliník (1100 séria) vyžaduje špecializované techniky (TIG zváranie) aby sa predišlo pórovitosti; legované varianty (6061) sú lepšie zvárateľné, ale stále vyžadujú zručnosť.
• Citlivosť na teplotu: Pri teplotách nad 150°C stráca pevnosť (pevnosť v ťahu klesá o 30% pri 200°C)—nie je vhodný pre aplikácie s vysokými teplotami (napr., vložky pecí).
• Cena vs. oceľ: 16 merací hliník stojí 2–3× viac ako 16 merná oceľ, čo je menej ekonomické pre veľké štrukturálne projekty.

9. Porovnanie 16 Meradlo s inými meradlami

Ak chcete zdôrazniť jedinečné umiestnenie 16 merací hliník, nižšie je komplexné porovnanie so susednými meracími prístrojmi (14- 18 meradlo) naprieč kľúčovými výkonovými a praktickými metrikami, všetko v súlade s ASTM B209:

10. Meranie a overovanie 16 Meranie hrúbky hliníkového plechu

Nástroje na meranie hrúbky

• Digitálny mikrometer (najlepšia presnosť ±0,001 mm)
• Posuvné meradlá (presnosť ±0,02 mm)
• Ultrazvukový hrúbkomer (pre potiahnuté plechy)
• Merače hrúbky röntgenového filmu (priemyselné QC)

Význam tolerancií

ASTM B209 to zvyčajne umožňuje:

• ±0,003 palca (±0,076 mm) rozptyl pre tento rozsah hrúbok

Znalosť tolerancií zabraňuje odmietnutiu prijateľných materiálov.

Vplyv povlakov na vnímanú hrúbku

Príklad:
List s 1.29 mm hrúbka kovu + 20 µm eloxovaná vrstva na každej strane:
1.29 mm + 0.04 mm = 1.33 mm celková zdanlivá hrúbka
Meracie nástroje musia zohľadňovať typ povlaku a tvrdosť.

11. Záver

16 merací hliníkový plech poskytuje a nominálna hrúbka 0.0508 palce (1.29 mm), ponúka silnú rovnováhu tuhosti, nízka hmotnosť, a vyrobiteľnosť.

Široké využitie naprieč architektúrou, automobilový priemysel, kozmonautika, priemyselné, a spotrebiteľský sektor demonštruje svoju všestrannosť.

Zohľadnením typu zliatiny, nátery, tolerancie, a spôsob merania, inžinieri a nákupcovia môžu zabezpečiť presnosť materiálu a optimálny výkon v reálnych aplikáciách.

často kladené otázky

1. Je 16 merací hliník rovnakej hrúbky ako 16 merná oceľ?

Nie. 16 meradlo hliníka je 0.0508 v (1.29 mm) podľa ASTM B209, zatiaľ čo 16 merná mäkká oceľ je 0.0598 v (1.52 mm) (ASTM A36) a pozinkovaná oceľ je 0.0635 v (1.61 mm) (ASTM A653).

2. Ovplyvňujú rôzne hliníkové zliatiny 16 hrúbka meradla?

áno, ale minimálne. Čistý hliník (1000 séria) prilieha najbližšie k 1.29 mm (tolerancia ±3%.), zatiaľ čo legovaný hliník (3003/5052/6061) má mierne odchýlky (± 4 – 5 %). Napríklad, 6061-T6 16 meracie listy merajú 1,27–1,34 mm, a 5052-H32 meria 1,26–1,33 mm – všetko v rámci tolerancie ASTM B209 triedy B.

3. Počíta sa do hrúbky náteru 16 klasifikácia meradiel?

Nie. Gauge sa vzťahuje výlučne na hrúbka základného kovu. Nátery (eloxovanie, práškové lakovanie) pridajte 0,002–0,10 mm k celkovej hrúbke, ale nemeňte označenie meradla. Vždy merajte hrúbku základného kovu (prostredníctvom nástrojov kompenzovaných povlakom) overiť 16 súlad s meradlom.
